V-riem vervangen? Gebruik onze gratis rekentool!

Elke technicus kent het moment: een V-riem geeft de geest, je haalt hem eraf en de markering is al lang niet meer leesbaar. Of je bestelt een vervangende riem op basis van het artikelnummer, en toch klopt de lengte niet helemaal. Hoe kan dat? Het antwoord zit in iets dat vaak over het hoofd wordt gezien: V-riemen kennen meerdere lengtematen tegelijk. En die zitten niet altijd op hetzelfde punt gemeten.

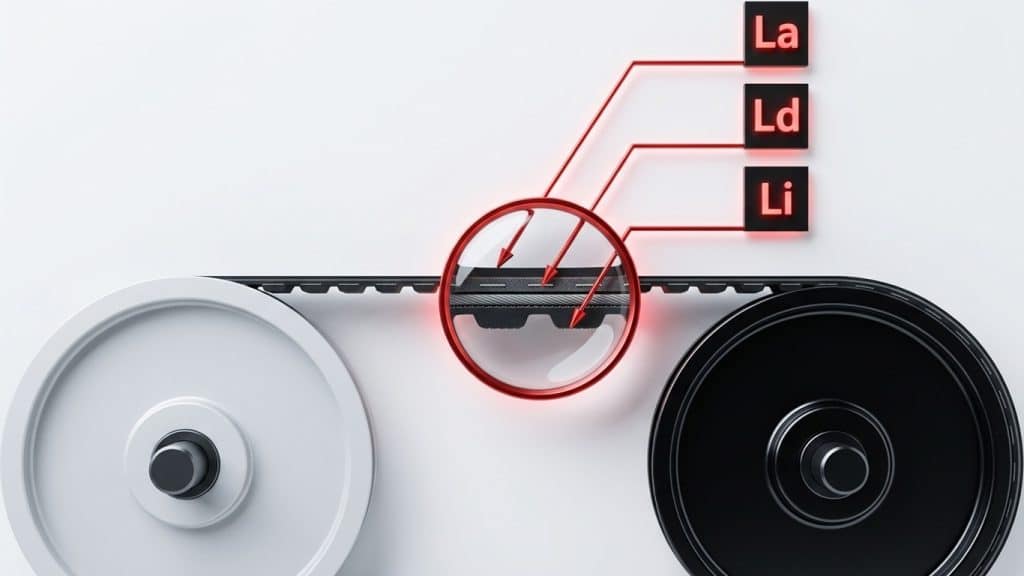

Eén riem, vier manieren om hem te meten

Een V-riem is geen platte band, hij heeft een wigvorm. Dat betekent dat de binnenkant, de buitenkant en het midden van de riem allemaal een andere omtrek hebben. Vandaar dat er in de praktijk vier verschillende lengteaanduidingen bestaan:

• Li – inwendige lengte Gemeten langs de binnenkant van de riem. Dit was lange tijd de standaard bij klassieke V-riemen (DIN 2215) en staat bij oudere riemen vaak als enige maat vermeld.
• La – uitwendige lengte De omtrek langs de buitenkant. Handig om te meten als je de riem gewoon om een meetlint of stuk touw legt — maar niet de maat die je nodig hebt bij het bestellen.
• Ld – richtlengte (ook wel: Lp of Lw) Dit is de maat die er écht toe doet. De richtlengte wordt gemeten op het neutrale vlak van de riem — het punt waar de trekdraden zitten en waar de riem niet rekt noch samentrekt. ISO 4184 schrijft voor dat dit de officiële standaardmaat is. Moderne riemen vermelden altijd de Ld.
• Lw / Lp – werkzame lengte / steeklengte Dit zijn twee benamingen voor hetzelfde: de lengte van de riem uitgerekt gemeten, van uiteinde tot uiteinde. Numeriek identiek aan de richtlengte Ld.

Klassiek of smalprofiel, het verschil telt op

Tussen de inwendige maat (Li) en de richtlengte (Ld) zit altijd een vaste correctiewaarde. Die waarde verschilt per profiel en dat verschil is groter dan je zou denken.

Voor klassieke profielen (Z, A, B, C, D, E):

Voor smalle profielen (SPZ, SPA, SPB, SPC):

Bestel je op basis van de verkeerde maat, dan kan de riem te strak of te slap zijn — en dat is niet alleen vervelend, maar ook slecht voor de levensduur van zowel de riem als de lagers.

Riem zonder markering? Zo meet je hem alsnog

Staat er niets meer op de riem, dan zijn er drie praktische opties:

1. Buitenkant meten — leg een flexibel meetlint of een stuk touw strak langs de buitenzijde. Dat geeft je La. Trek daar de profielcorrectie voor La vanaf om Ld te berekenen.
2. Binnenkant meten — meet langs de binnenzijde voor Li, en tel de correctiewaarde op.
3. Uitgestrekt meten — bij een gebroken riem leg je hem recht en meet je de totale lengte. Dat is direct de Ld/Lw.

Waarom een rekentool hier onmisbaar is

Tot zover de theorie, maar in de praktijk is er nog een complicatie. Want als je een V-riem wilt bestellen, heb je niet alleen de riemlengte nodig. Je moet weten of de riem die lengte ook past bij jouw opstelling: de afstand tussen de assen en de maten van de poelies.

En dat is precies waar de meeste mensen vastlopen.

De hartafstand tussen twee riemschijven bepaalt samen met de schijfdiameters welke riemlengte je nodig hebt. Bereken je dat handmatig, dan zit je aan een formule die een vierkantswortel bevat. Eén rekenfout en je bestelt de verkeerde maat.

Een goede rekentool lost dit in twee seconden op:

• Vul de diameters van de grote en kleine riemschijf in
• Vul de hartafstand in
• De benodigde riemlengte (Ld) rolt er direct uit

Maar de tool werkt ook andersom: weet je al welke riem je wilt gebruiken, maar wil je weten of die riem past bij jouw machine? Geef dan de riemlengte en de schijfdiameters op, en de tool berekent de benodigde hartafstand. Zo weet je meteen of je het insteltraject van je spanner haalt.

Let op: gebruik altijd de richtdiameter van de riemschijf (Dd), niet de uitwendige diameter. Die twee zijn niet hetzelfde. Het verschil (maat C) zit tussen het buitenvlak van de schijf en de neutrale lijn van de riem. Voor een SPZ-schijf is dat 2 mm per zijde, voor een SPC loopt dat op tot 4,8 mm. Omdat je de diameter meet (en dus twee zijden), tel je 2× maat C op of af.

Met de rekentool omzeil je al die handmatige correcties en bespaar je jezelf een retourzending.

Wil je direct aan de slag? Gebruik de V-riemlengte calculator en bestel de juiste maat in één keer.
